Koji je princip rada strujnog instrumentnog transformatora?

Hej tamo! Kao dobavljač strujnih instrumentnih transformatora (CT), jako sam oduševljen što mogu reći kako ovi sjajni uređaji rade. CT-ovi su kao neopjevani heroji u svijetu električne energije, koji tiho rade svoj posao kako bi bili sigurni da sve teče glatko. Dakle, hajde da zaronimo odmah i istražimo princip rada strujnog instrumentnog transformatora.

Osnove strujnih instrumentnih transformatora

Prvo, šta je strujni instrumentni transformator? Pa, to je tip transformatora koji je posebno dizajniran za mjerenje električne struje. Vidite, u električnim sistemima, struja može biti zaista velika, ponekad previše visoka da bi obični mjerni instrumenti mogli da rukuju. Tu na scenu stupaju CT-ovi. Oni spuštaju visoku struju na niži, upravljiviji nivo koji se može bezbedno meriti metrima, relejima i drugim uređajima.

Razmišljajte o tome kao o prevodiocu. Baš kao što prevodilac uzima jezik koji ne razumete i pretvara ga u nešto što možete da razumete, CT uzima veliku struju koja je prevelika za vaše merne alate i pretvara je u manju, čitljivu struju.

Kako to funkcionira?

Princip koji stoji iza CT je zasnovan na Faradejevom zakonu elektromagnetne indukcije. Ovaj zakon kaže da kada je provodnik (poput žice) izložen promjenljivom magnetskom polju, u vodiču se inducira elektromotorna sila (EMF). Jednostavnije rečeno, ako imate žicu i pomjerite magnet blizu nje, ili ako promijenite magnetsko polje oko nje, električna struja će početi teći u žici.

U CT, postoje dva glavna dijela: primarni namotaj i sekundarni namotaj. Primarni namotaj je spojen na kolo u kojem teče velika struja. Ova velika struja stvara magnetno polje oko primarnog namotaja. Sekundarni namotaj je postavljen blizu primarnog namotaja tako da na njega može uticati ovo magnetsko polje.

Kako se magnetsko polje iz primarnog namotaja mijenja (jer je struja u primarnom namotu naizmjenična), ono indukuje EMF u sekundarnom namotu. Ovaj indukovani EMF uzrokuje da struja teče u sekundarnom namotu. Odnos struje u primarnom namotu i struje u sekundarnom namotu određen je brojem zavoja u svakom namotu.

Na primjer, ako primarni namotaj ima 10 zavoja, a sekundarni namotaj ima 100 zavoja, struja u sekundarnom namotu će biti 1/10 struje u primarnom namotu. Ovo je poznato kao omjer okretaja.

Vrste strujnih instrumentnih transformatora

Postoje različite vrste CT-a, od kojih svaka ima svoje jedinstvene karakteristike i primjenu. Pogledajmo nekoliko uobičajenih tipova:

• Ekonomski CT: Ovo su isplativi CT-ovi koji su odlični za aplikacije u kojima vam je potrebno pouzdano mjerenje struje bez kvara. Možete pogledati više oEkonomski CT.

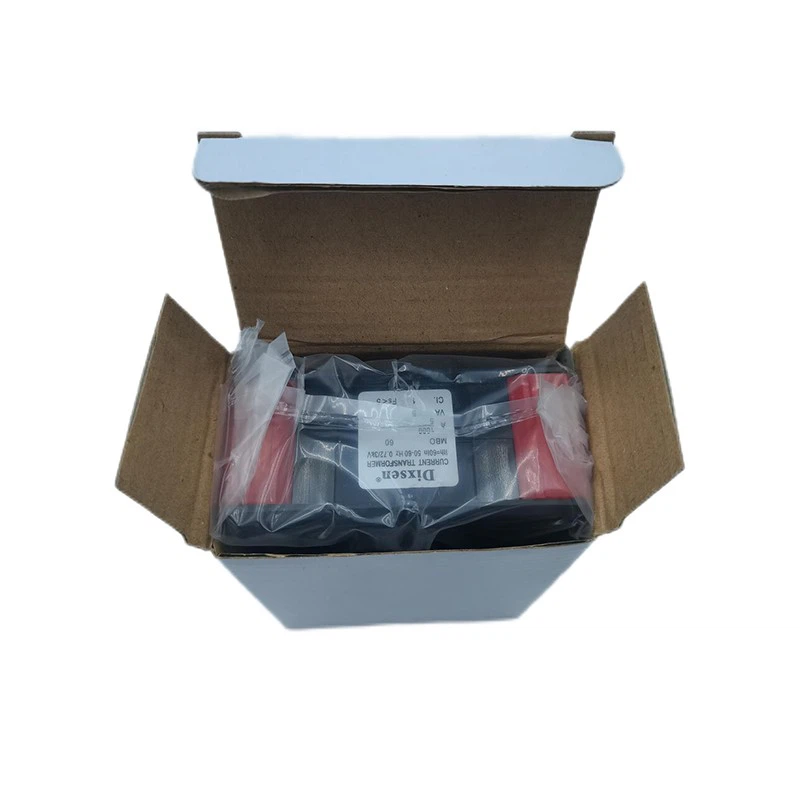

• Strujni transformator od 5 A: Kao što ime govori, ovi CT su dizajnirani da obezbede sekundarnu struju od 5 ampera. Široko se koriste u mnogim električnim sistemima u mjerne i zaštitne svrhe. Saznajte više oStrujni transformator od 5 A.
• Primarni CT niskonaponske rane: Ovi CT su pogodni za niskonaponske aplikacije. Imaju namotan primarni namotaj i često se koriste u situacijama kada je potrebno precizno mjerenje struje pri nižim naponima. Saznajte više oPrimarni CT niskonaponske rane.

Preciznost i performanse

Preciznost je ključni faktor kada su u pitanju CT. Uostalom, ako CT ne može precizno izmjeriti struju, onda nema puno koristi. Na tačnost CT-a utiče nekoliko faktora, uključujući kvalitet materijala jezgre, broj zavoja u namotajima i opterećenje povezano sa sekundarnim namotom.

Osnovni materijal igra veliku ulogu u određivanju tačnosti CT-a. Dobar materijal jezgre treba da ima nisku histerezu i gubitke na vrtložne struje. To znači da može efikasno prenositi magnetsko polje sa primarnog namotaja u sekundarni namotaj bez gubitka previše energije.

Broj zavoja u namotajima također utiče na tačnost. Dobro dizajniran CT će imati pravi broj zavoja u primarnom i sekundarnom namotaju kako bi se osiguralo da je omjer navoja tačan i dosljedan.

Opterećenje povezano sa sekundarnim namotajem, također poznato kao teret, također može utjecati na preciznost. Ako je opterećenje preveliko, može uzrokovati zasićenje CT-a, što znači da neće moći precizno izmjeriti struju.

Primjena strujnih instrumentnih transformatora

CT se koriste u širokom spektru aplikacija. Evo nekih od najčešćih:

• Power Metering: CT se koriste u mjeračima snage za mjerenje količine potrošene električne energije. Preciznim mjerenjem struje, mjerači električne energije mogu izračunati potrošnju energije i u skladu s tim obračunati potrošače.
• Relejna zaštita: U električnim sistemima, releji se koriste za zaštitu opreme od prenaponskih stanja. CT se koriste za pružanje strujnog signala ovim relejima. Ako struja u krugu prijeđe određenu granicu, relej će se isključiti i isključiti krug, sprječavajući oštećenje opreme.
• Monitoring i kontrola: CT se također koriste za nadzor i kontrolu u industrijskim i komercijalnim električnim sistemima. Oni mogu pružiti informacije u realnom vremenu o struji koja teče u sistemu, koja se može koristiti za optimizaciju rada sistema i otkrivanje potencijalnih problema.

Zašto odabrati naše strujne instrumentne transformatore?

Kao dobavljač CT-ova, ponosni smo što nudimo proizvode visokog kvaliteta. Naši CT uređaji su dizajnirani i proizvedeni da zadovolje najviše standarde tačnosti i performansi. Koristimo najbolje materijale za jezgro i napredne proizvodne tehnike kako bismo osigurali da su naši CT-ovi pouzdani i dugotrajni.

Također nudimo širok raspon CT-ova koji odgovaraju različitim aplikacijama i budžetima. Bilo da vam trebaEkonomski CTza isplativo rešenje ili visoku preciznostStrujni transformator od 5 Aza kritičnu primenu, imamo vas pokrivene.

Kontaktirajte nas za vaše potrebe CT-a

Ako ste na tržištu za strujne instrumentne transformatore, voljeli bismo čuti od vas. Bilo da imate pitanja o našim proizvodima, trebate pomoć pri odabiru pravog CT-a za vašu aplikaciju ili želite razgovarati o potencijalnoj kupovini, naš tim stručnjaka je tu da vam pomogne. Ne ustručavajte se kontaktirati i započeti razgovor o tome kako možemo ispuniti vaše zahtjeve za CT.

Reference

• Grover, FW (1946). Proračuni induktivnosti: radne formule i tabele. Dover Publications.
• Fitzgerald, AE, Kingsley, C., Jr., & Umans, SD (2003). Električne mašine (6. izdanje). McGraw - Hill.
• Chapman, SJ (2012). Osnove električnih mašina (5. izdanje). McGraw - Hill.
